真空設備應用有哪些？解析半導體真空設備技術帶給科技的最高品質

許多工業製程，都必須置於真空環境中，藉以排除空氣與污染物，達到極高潔淨度與製程穩定性。特別是半導體與高精密產品的製造，更需要依據製程需求採用不同的真空設備與技術。本文將深入介紹半導體真空設備，透過這些關鍵技術，有助於達成精密產業的高良率與產品一致性。
〈延伸閱讀：ESG永續發展如何實踐？掌握企業永續發展關鍵技術＆指標實例〉

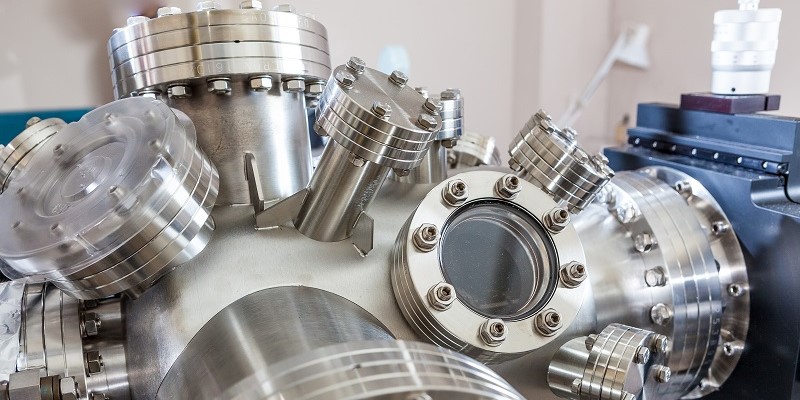

真空設備超重要，從面板到晶片都需要它！

從我們每天使用的手機到高科技的複雜晶片製造，都離不開半導體真空設備。在面板和半導體產業裡，特別是蝕刻、去光阻這類高精密製程，真空環境都能有效避免污染，保持製程的穩定和精準性，對產品品質有著直接的影響，一起來看看真空設備在半導體與面板製程方面的應用。

真空設備在「半導體製程中」的應用

真空設備與壓力控制系統是半導體製造的核心技術，從薄膜沉積、蝕刻到擴散與離子植入，每一環節的成敗都與真空條件息息相關。半導體製程涵蓋多道極高精度的製造步驟，包括蝕刻、微影（光刻）、薄膜沉積與擴散等。像是薄膜沉積必須在高真空或更低壓力下進行，以控制薄膜成份與成長速率，才能減少污染與不必要的氣相反應；而在擴散或離子植入等製程中，半導體真空設備則能提供精確控制的氣體壓力與純淨環境，以維持摻雜深度與參數穩定可靠，提升良率與器件性能。
〈延伸閱讀：能源管理系統｜企業節能減碳的智慧利器，邁向永續未來的關鍵！〉

真空設備在「面板製程中」的應用

無論是TFT-LCD薄膜沉積還是OLED有機層蒸鍍，半導體真空設備與真空環境都是維持面板製程穩定性、高解析度與高產能的關鍵。尤其在OLED的有機層蒸鍍製程中，需要透過高度真空環境進行熱蒸發，以確保有機材料純度與薄膜均勻度，並避免氧氣與水分的污染影響面板性能與壽命。TFT‑LCD的薄膜沉積（像是PVD、PECVD）也須在低壓真空中完成，才能精準製作金屬氧化物與薄膜電晶體的結構。

真空環境對蝕刻與去光阻精密度的影響？

在蝕刻與去光阻製程中，真空設備的環境對於精密度的影響主要體現在以下幾個方面：

• 減少氣體分子干擾：在真空環境中，氣體分子數量大幅降低，材料表面與氣體接觸機會減少，可有效避免氣體分子干擾蝕刻或光阻移除過程。

• 控制反應速率：低壓真空的環境條件下，反應氣體的撞擊速率與均勻度可以精確調控，使電漿或化學離子反應更穩定，提升蝕刻與去光阻步驟的成品品質與製程一致性。

• 降低污染風險：由於真空環境中，氣體分子極少，材料與氧氣、水氣接觸機率下降，減少氧化、微粒或化學性殘留，在蝕刻與去光阻製程中有效避免污染與缺陷產生，提升生產良率。

蝕刻製程全解析｜面板與半導體真空設備

蝕刻（Etching）是一種在金屬、玻璃或半導體材料表面，透過化學反應移除特定區域物質的技術，廣泛應用於微電子製程中。主要作用是在晶圓上，能夠精準形成所需的電路圖案與結構，影響產品的功能與精度。根據蝕刻方式可分為乾蝕刻與濕蝕刻，兩者在操作環境、精度控制、製程成本及設備需求上皆有顯著差異，以下將介紹這兩種真空設備的特性與差異。

乾蝕刻機（Dry Etcher）

這類半導體真空設備通常於真空或低壓環境中進行，運作原理為利用電漿內的高能離子或活性氣體自由基，直接移除材料表面的原子或分子。此技術可精準控制蝕刻範圍與深度，適合微米至奈米的相關製程，且能針對不同材料選擇性地進行蝕刻，利於多層結構加工。此外，電漿特性能確保材料表面的均勻性，廣泛用於半導體、光學、MEMS及生醫微電子領域。
〈延伸閱讀：乾式蝕刻是什麼？了解蝕刻的半導體應用優勢＆未來發展〉

濕蝕刻機（Wet Etcher）

濕蝕刻機是一種使用液相化學蝕刻劑（例如：氫氟酸、硝酸）在晶圓上去除特定材料的設備，晶圓通常浸泡於蝕刻槽中，或是經由噴灑、旋轉方式施加蝕刻液，化學反應將目標材料轉化為可溶性副產物，再以沖洗去除。這類真空設備具有高選擇性、蝕刻速率快、設備簡單且能批量處理多片晶圓的優點，但由於為等向性蝕刻，對細微結構的精度控制較弱，且需注意化學安全與廢液處理。
〈產品推薦：YAC 濕蝕刻機〉
〈延伸閱讀：濕式蝕刻的原理是什麼？超詳細優勢、製程與應用全方位分析！〉

乾蝕刻機＆濕蝕刻機比較表

去光阻製程全解析｜半導體真空設備的應用

光阻去除的主要目的，是清除離子植入或蝕刻步驟後殘留的光阻薄膜與雜質。為確保晶圓表面不受微粒、污染物、殘留物的影響，晶圓清洗作業會在半導體製造過程中多次反覆執行。在半導體製程中的去光阻步驟，使用真空設備可以提升精密度與均勻性，因為真空環境能有效避免空氣中雜質與氣體分子干擾，使光阻能夠更徹底且均勻地移除，提高晶圓表面的潔淨度及結構精細度。此外，真空狀態能顯著降低氧化與污染風險，避免光阻殘留、微粒附著及其他表面缺陷問題。

秉持創新與永續，高品質半導體真空設備在亮雲科技

亮雲科技自 2003 年深耕半導體與面板產業，累積多年真空設備與附屬零組件經驗，專業提供大型真空設備的組裝、調整、測試與維修服務。旗下代理YAC真空蝕刻機與PACK、PSC去光阻設備，具備高效能與極高的製程精準度。此外，亮雲更提供設備維修保養、機台軟體／硬體功能改造等客製化服務，可以根據您的產業訂購適合的半導體真空設備。
〈延伸閱讀：企業節能減碳的方法有哪些？優化半導體設備＆節能減碳技術，落實淨零碳排！〉

乾蝕刻機代表品牌推薦：YAC面板製程設備解析

亮雲代理的YAC乾蝕刻機，專為TFT-LCD與LTPS前段製程設計，具備精確的製程控制與高效率蝕刻優勢，廣泛應用於高精密面板加工。目前在台量產機型涵蓋G3.5、G4、G4.5、G5、G5.5、G6、G7.5及G8.6等規格，能夠充分滿足不同面板尺寸與製程需求。此外，也有提供專業的零件維修服務，包括RF Generator、Matching Box、Chiller、Gate Valve與Vacuum Robot等，協助客戶確保設備穩定性並提升整體產能。
〈產品推薦：YAC乾蝕刻機〉

去光阻機代表品牌推薦：PACK與PSC設備解析

亮雲科技代理的PACK與PSC去光阻設備，能精準有效地去除光阻及有機殘膠，大幅提升晶圓零件製程效率。其中，PACK機型操作簡單，適合半導體實驗或小批量生產；PSC則廣泛應用於各大半導體廠。亮雲更提供零件販售與維修，包括Matching Box、RF G、Valve、PLC與PCB等，協助客戶快速恢復生產。
〈產品推薦：PACK 去光阻機、PSC 去光阻機〉

結論

半導體真空設備從日常生活的手機、遊戲機，到電子、面板、半導體等相關科技產業，都扮演著不可或缺的角色，而優質的真空設備可以有效控管製程，降低產品在製造過程中的汙染或損壞。亮雲科技深耕於面板與半導體產業，是日商YAC正式授權的半導體與TFT真空設備代理商。除了提供設備代理外，針對各品牌應用於半導體與LCD製程之設備，皆擁有豐富的設備維修經驗，從設備採購到後續維護均能享有完整的客製化服務。如果您對產業需求的機型選購或維修保養有任何問題，歡迎與我們聯繫！
